Fluchtturm Pullach

2015 - 2016

Projekt:                  Errichtung eines Fluchturms

Beschreibung:

Die Stahlkonstruktion ist Bestandteil der Nutzungsänderung zur Unterbringung von Flüchtlingen.

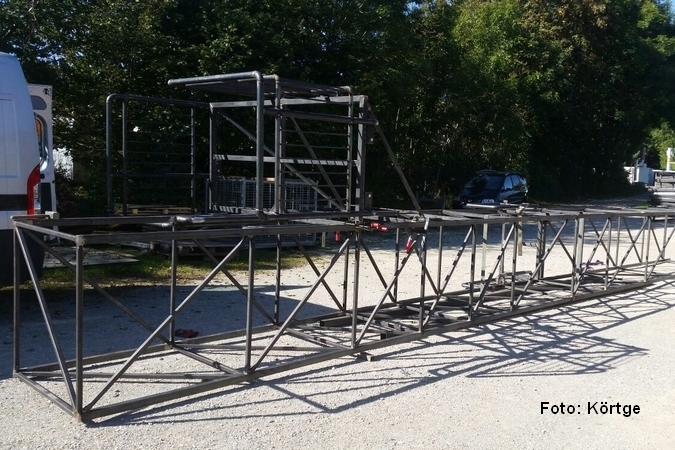

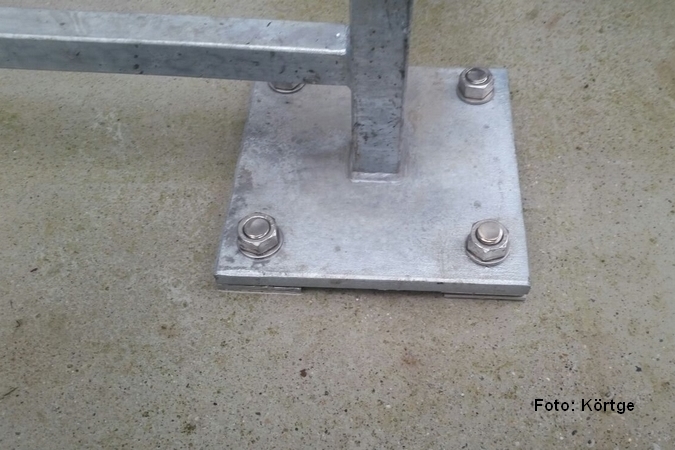

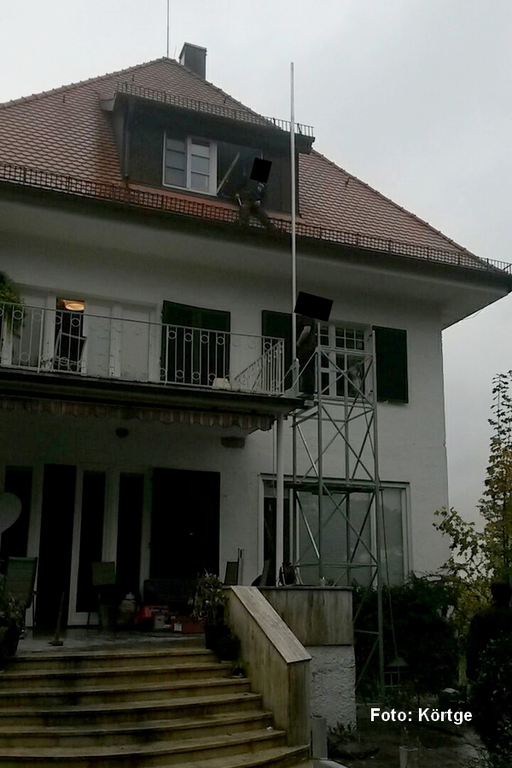

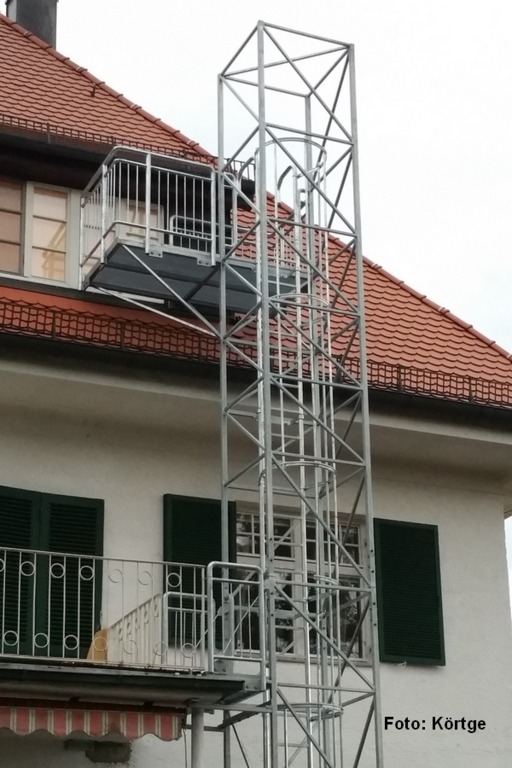

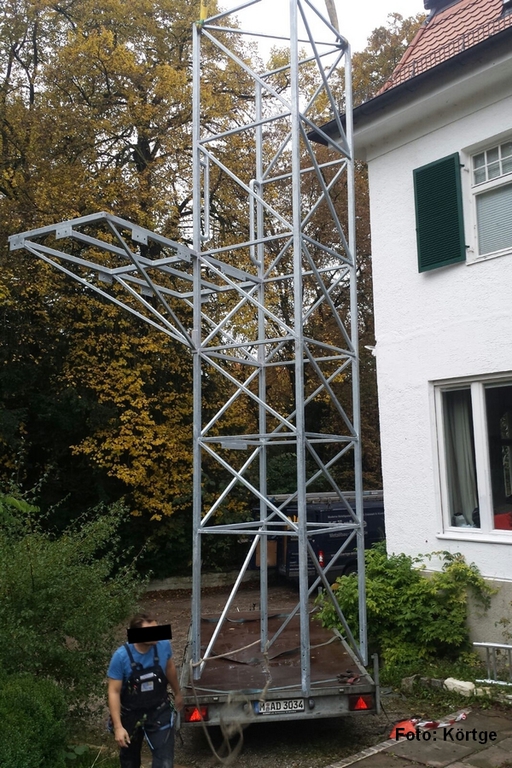

Handlauf und Pfosten sind in Anlehnung an die DIN 14094-1 aus einem Rundrohr 48.3 x 2. Die Konstruktion ist ein räumliches Fachwerk aus Quadratrohren, die miteinander verschweißt sind. Der Turm steht vor dem Gebäude, er wird an der bestehenden Balkonplatte des Obergeschosses gegen Umkippen in Richtung parallel des Hauses gesichert. Die Gründung erfolgt über einen Fundamentblock. Der Stahlkonstruktion wird darauf festgedübelt.

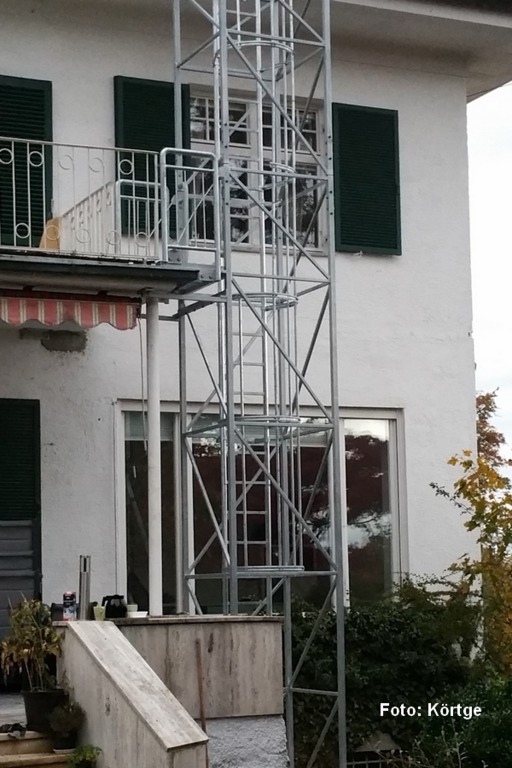

Fotos mit Kennzeichnung wurden uns durch die Frima "Körtge" zur Verfügung gestellt.
