Freisitz KITA

Projekt:                  Überdachung Freisitz

                                81829 München

Beschreibung:

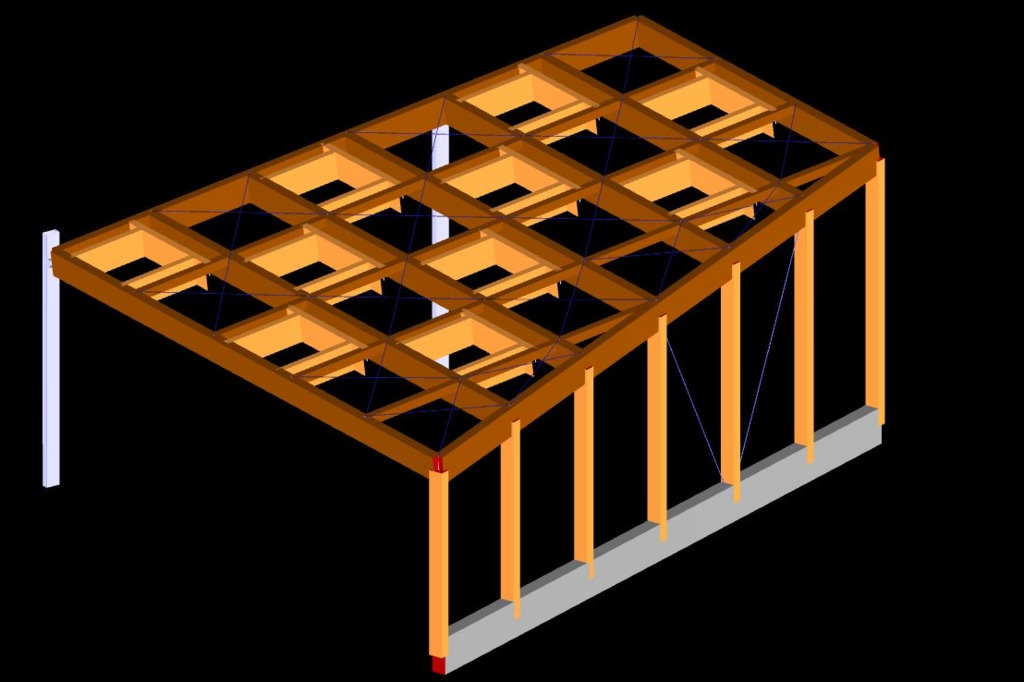

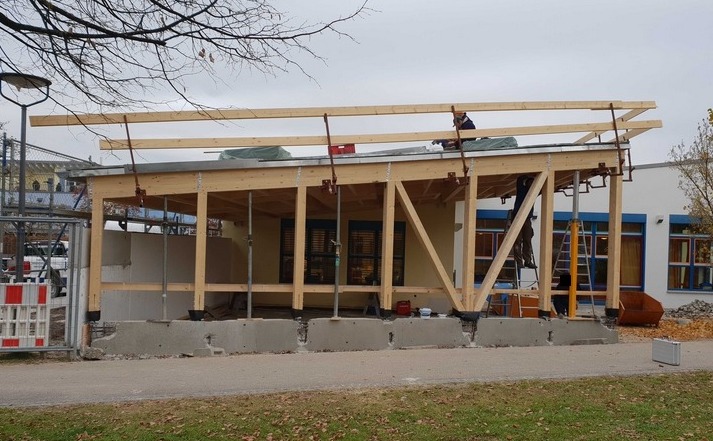

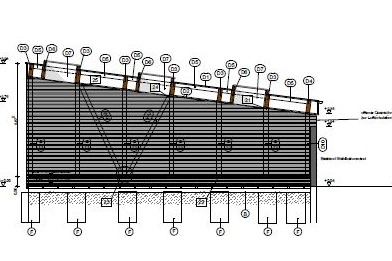

Beim geplanten Bauvorhaben handelt es sich um die Überdachung einer Freifläche, die unmittelbar am Kindergarten anschließt. Die Konstruktion ist aufgrund der schief verlaufenden Grundstücksgrenze trapezförmig. Die Längen betragen 5,46m bzw 8.845m die Breite 9,44m. Das Pultdach ist am First 3,98m und an der Traufe 2,75m hoch. Das Dach besitzt ungefähr die selbe Höhe wie das des anschließenden Kindergartens.

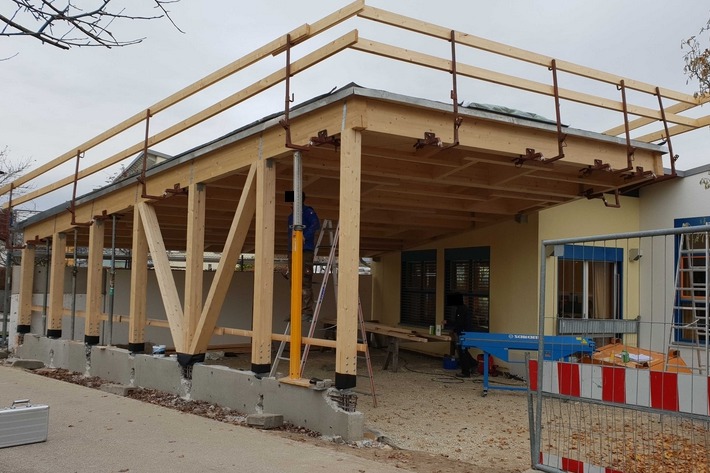

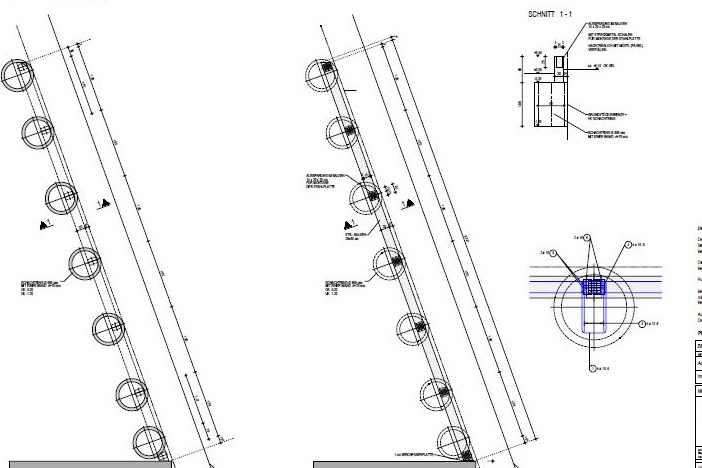

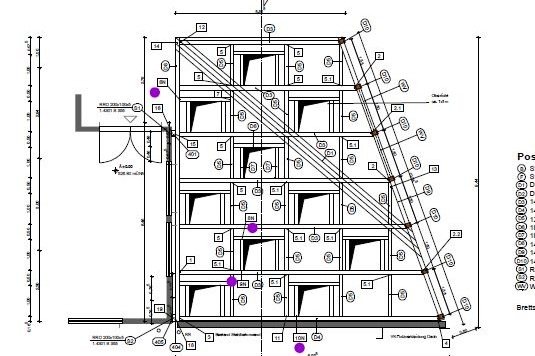

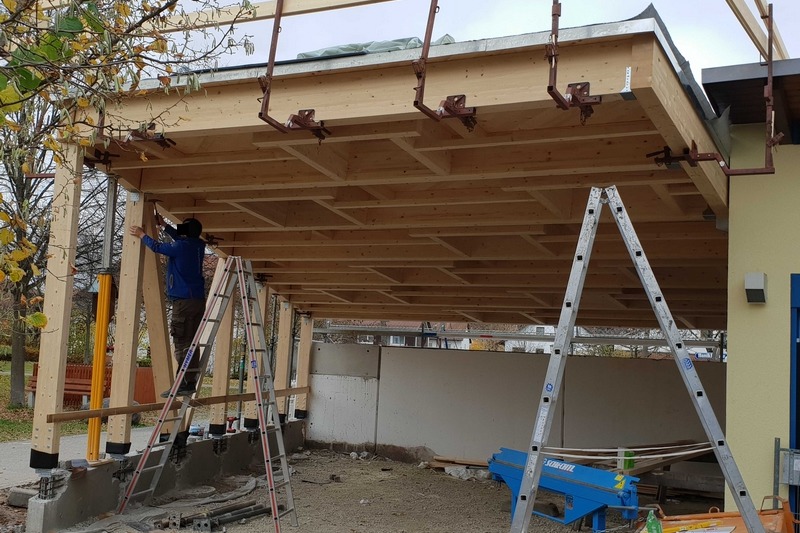

Die Konstruktion des Daches sowie die Stützen entlang der Grundstückgrenze bestehen aus Holz. Am Bestand wird das Dach auf zwei Stahlstützen gelagert. Damit sie unsichtbar sind, werden sie im bestehenden Vollwärmeschutz integriert, zur Lagesicherung werden sie in Höhe der Bestandsstahlbetondecke festgedübelt. Der Stützenfuß wird auf den Fuß des Bestandsfundamentes gestellt. Die Aussteifung des Daches erfolgt über diagonal verlegte Bohlen. In der Außenwand werden zwei Windverbände eingebaut, so daß die Überdachung hinreichend ausgesteift ist. Die Gründung besteht aus Brunnenringen, die mit einem Stahlbetonbalken miteinander verbunden sind. Der Terrassenbelag ist nicht tragend.
