Tragwandabfangung

2017



Projekt:                                Wohnung

                                             Schleißheimerstrasse

                                             80809 München

Beschreibung:



In der Statischen Berechnung wird die Stahlkonstruktion für die Abfangung der Tragwand und die Träger über den vergrößerten Türen nachgewiesen. Die Baumaßnahmen befinden sich im Erdgeschoss der Wohnung in der Schleißheimerstrasse.

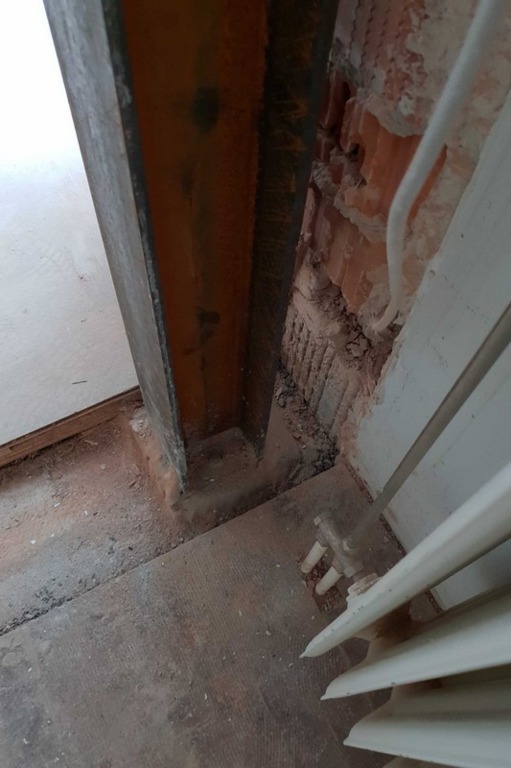

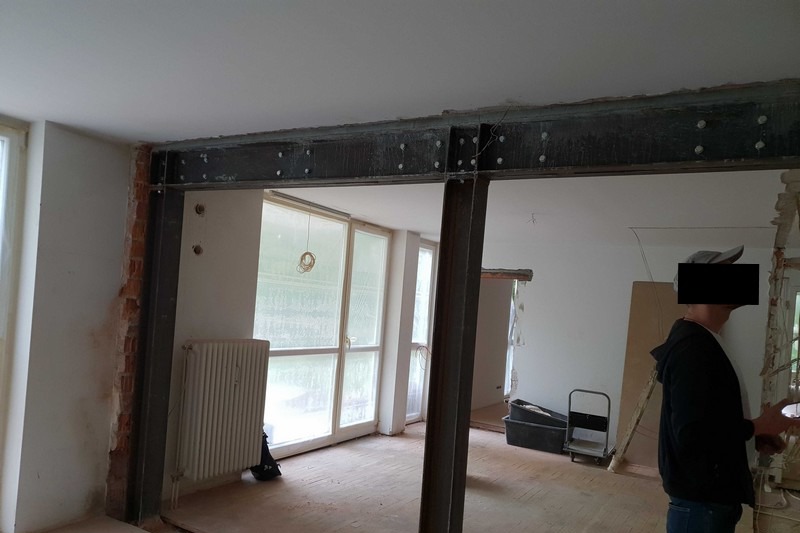

Die Konstruktion der Wandabfangung besteht aus doppelten U-Stahlträgern, sie sind auf HEB-Stahlstützen gelagert. Diese befinden sich an den Enden und in der Mitte. Die Achsabstände voneinander betragen 2,13m und 2,18m.

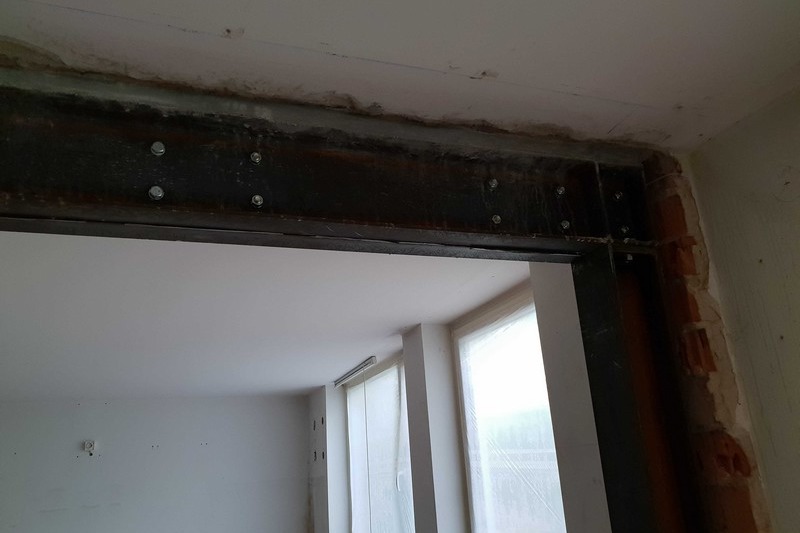

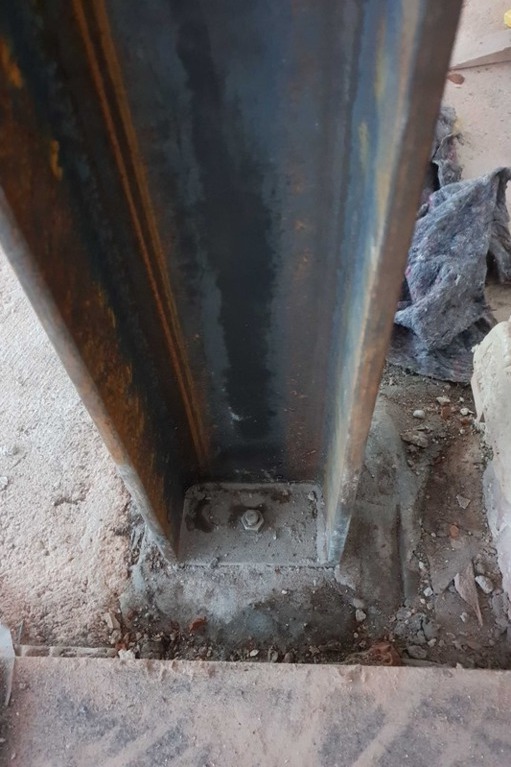

Die paarweise angeordnete Profile werden miteinander verschraubt, die Stützen werden an die Stahlbetondecke gedübelt. Im Bauzustand wird durch den abschnitts-weisen Einbau der IPE-Profile die darüberliegende Tragwand gesichert.

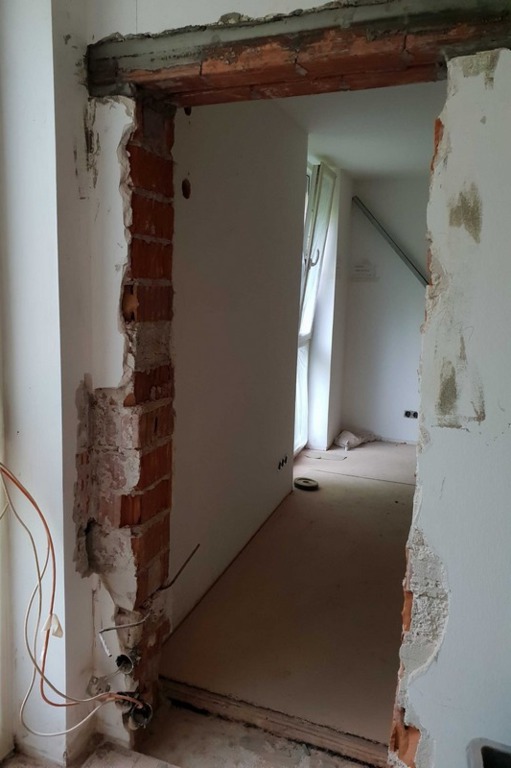

Beide Türstürze bestehen aus doppelten HEB-Stahlträgern, die miteinander verschraubt werden.

Die Konstruktionen sind in F90 auszuführen.
