Halle Rohrenfels

2016



Projekt:                     Errichtung einer landwirtschaftlichen Lagerhalle

                                   Rohrenfels - Wagenhofen



Beschreibung:

Ein Teil der Halle wird als Lager für Mineraldünger bzw. landwirtschaftliche Erzeugnisse genutzt, alternativ werden dort auch Fahrzeuge abgestellt, der andere Teil dient als Werkstatt. Die Abmessungen des Bauwerks betragen 37,25m x 18,00m bei einer Höhe von 10.02m. Auf beiden Traufseiten befindet sich ein Vordach.

Die Halle ist unbeheizt, in Querrichtung ausgesteift über Rahmen, in Längsrichtung über Verbände. In der nordöstlichen Ecke ist zum Schutz der Bestandsbauwerke eine Brandwand notwendig, die bis unter das Dach geführt werden muss. Durch diesen steifen Winkel wird der Großteil der Horizontallasten aufgenommen.

Die Eindeckung besteht aus Sandwichpaneelen. Im Bereich des Lagers sind die Stb-Wände 4m, in der Werkstatt 2,50m hoch.  Die gesamte Wandfläche wird mit Wandpaneelen verkleidet. Im Bereich der Brandwand besteht der Füllkörper der Sandwichelemente aus Mineralwolle Schmelzpunkt > 1000°C.

Die gesamte Halle wird mit einem Gabelstapler befahren, für die Stb-Wände wird der Lastfall Anprall nachgewiesen. Die Stahlstützen der Dachkonstruk-tion werden einbetoniert, damit ergibt sich für die Stützen eine eingespannte Lagerung vergleichbar mit einem Köcherfundament.

Die Gründung erfolgt über eine elastisch gebettete Bodenplatte.

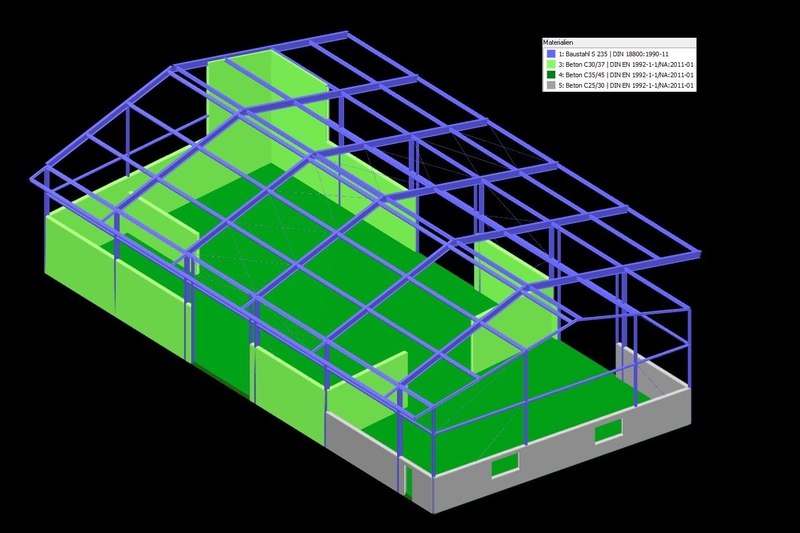

Dlubal 3D Statiksoftware:

Positionspläne und Bewehrungspläne:
